一、应用范围

用于金融、医院、酒店、商场、学校、机关、车站、码头、会展中心、体育场馆、隧道等多类建筑物的应急照明或动力应急供电。

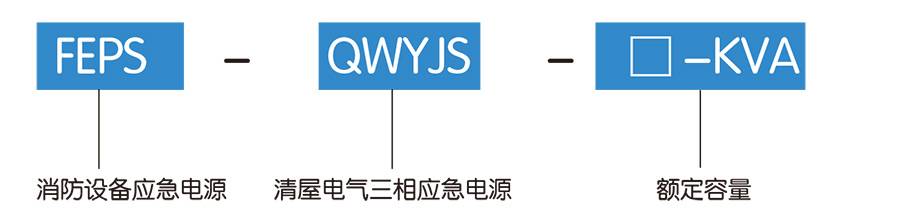

二、型号说明

注:本产品型号跟公安部消防3C认证证书一致。

三、产品原理

当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的20%时，由控制器提供逆变信号，启动逆变电源，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将自动恢复电网供电。

四、产品特点

Cpu控制，纯正弦波输出；
适合感性负载和混合负载：
采用智能IPM模块，输出平衡稳定；
具有过压，欠压，过温，过流，短路等保护功能；
智能电池充电管理功能，可实现均浮充自动转换、延长电池寿命；
可与消防联动、可透过RS 232或RS 485接口实现远程监控、消防中心控制；
液晶显示，发光二极管显示，故障声光报警，维护方便:自动转换，可实现无人值守；
节能，不应急时不耗电；无噪音、无排烟、无危害；
性能稳定可靠，使用寿命长，主机寿命可达20年以上.

五、具体规格
2.2 3.7 5.5 7.5 11, 15, 18.5, 22, 30, 37, 45, 55, 75, 93, 110, 132, 160, 187, 200, 250，280, 315, 400, 500KW等。

六备用时间

可按设计要求配置，如30.60，90120,180分钟等。

七、安装形式

落地式

八、QWYJS系列EPS产品技术参数

十、 QWYJS系列产品工作原理图

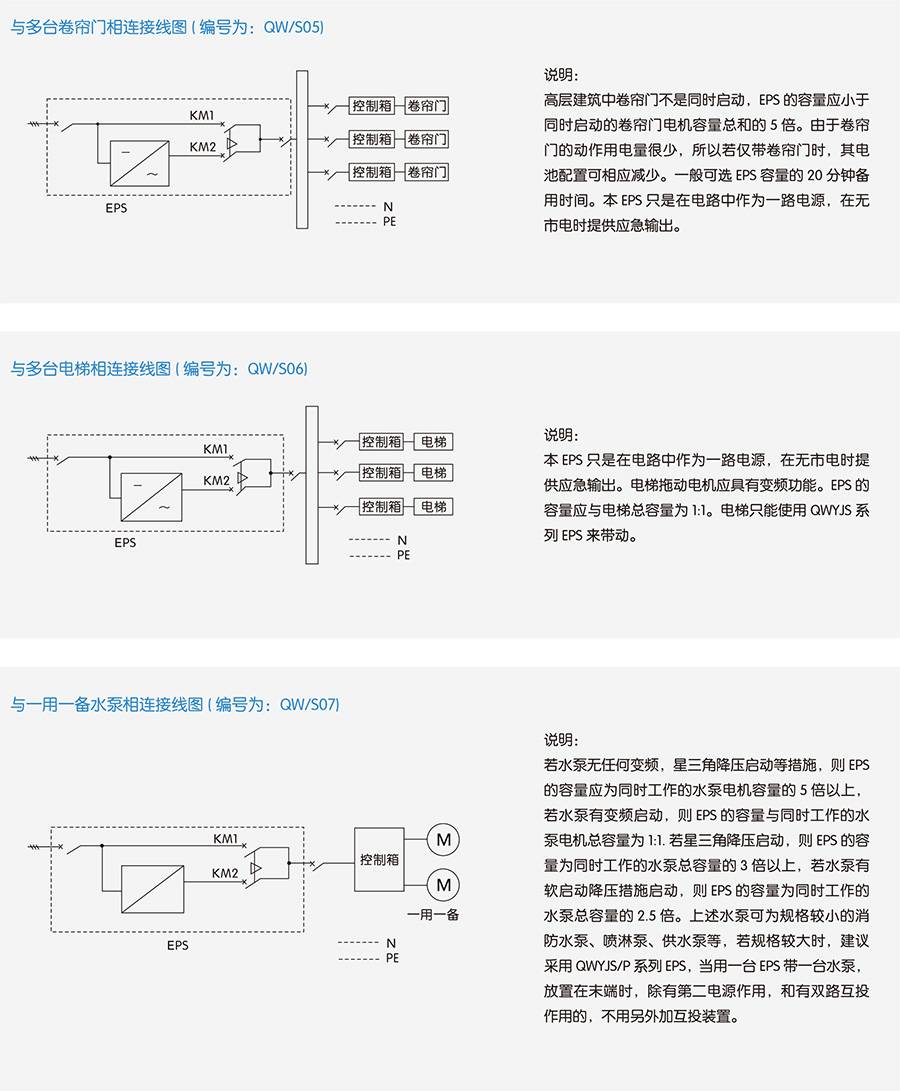

十一、QWYJS系列产品接线示意图
